Einzelheiten zum Produkt
Herkunftsort: Shenzhen, China
Markenname: TFT Driver Board
Zertifizierung: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
Modellnummer: ZY08012 V1.0
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1 Stück
Preis: Please contact us for latest price
Verpackung Informationen: Individualisiert
Lieferzeit: 1~7 Werktage
Zahlungsbedingungen: T/T, L/C, Kreditkarte, Paypal
Versorgungsmaterial-Fähigkeit: 500,0 Stück pro Tag
Funktion: |
Ein- und Ausgang von Kopfhörern und Ausgang eines Doppelkanal-Audioverstärkers mit 3 Watt |
Schnittstellensignal: |
1xHDMI1.4, 1xDVI1.0 und 1xVGA |
Ausgabe: |
unterstützt einen LVDS-Ausgang mit 2 Anschlüssen |
Abmessung: |
139.0 x 53 mm |
Speichertemperatur: |
-20 ~ 60°C |
Betriebstemperatur: |
-10 | 50℃ |
Funktion: |
Ein- und Ausgang von Kopfhörern und Ausgang eines Doppelkanal-Audioverstärkers mit 3 Watt |
Schnittstellensignal: |
1xHDMI1.4, 1xDVI1.0 und 1xVGA |
Ausgabe: |
unterstützt einen LVDS-Ausgang mit 2 Anschlüssen |
Abmessung: |
139.0 x 53 mm |
Speichertemperatur: |
-20 ~ 60°C |
Betriebstemperatur: |
-10 | 50℃ |

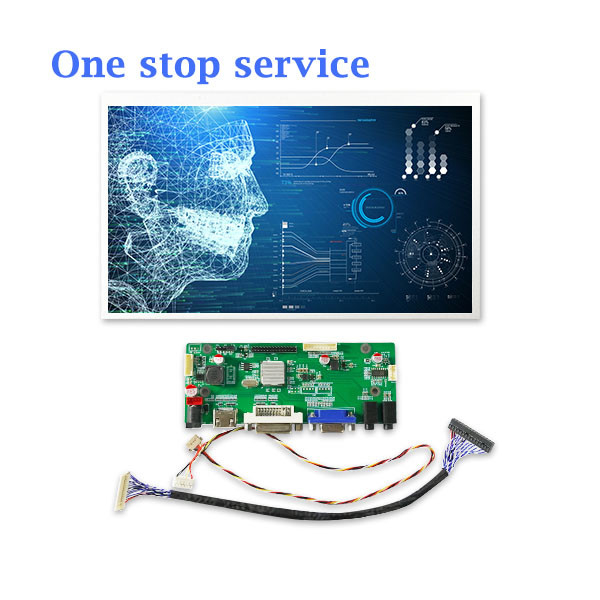

TFT-Paneldisplay mit ZY08012 V1.0 Controller Board Multifunktions-Display-Treiber-Board
Beschreibung
ZY08012 V1.0 ist eine Multifunktions-Display-Treiberplatine, die 1xHDMI1 kombiniert.4, 1xDVI1.0 und 1xVGA-Eingabeoberfläche, unterstützt 2 Port LVDS Ausgang bis 186MHz, unterstützt Kopfhörer Eingang und Ausgang und 3 Watt Dual-Channel-Audio-Verstärker Ausgang.
Eigenschaften
| Leistungsaufnahme | 12V Gleichstrom-Eingang /12V 680mA+/-10mA |
| Signal Eingang | 1 HDMI-Eingang / 1 HDMI |
| Signal Eingang | 1 VGA-Eingang / 1 VGA |
| Signal Eingang | 1 DVI-Eingang / 1 DVI |
| Ausgang des Signals |
6/8-Bit Einzel-/Doppel-LVDS-Ausgang 6/8 LVDS |
| Audio-Eingang | 3.5mm Kopfhörer-Eingang /3.5mm |
| Audio-Ausgabe | Ausgang des Kopfhörers /3,5 mm |
| Audio-Ausgabe | Sprecher_L/R |
| Andere | I2C/ADC/UART |
Schnittstelle Funktion Beschreibung Diagramm
| Nein, nicht wirklich. | Beschreibung |
| Waren mit einem Gehalt von mehr als 50% | ADC-Schnittstelle / ADC |
| Waren mit einem Gehalt von mehr als 50% | Anordnung der Spannung auf der Anzeigetafel |
| Waren mit einem Gehalt von mehr als 50 GHT | LVDS-Ausgangsoberfläche /LVDS |
| Waren mit einem Gehalt von mehr als 50% | UART-Schnittstelle |
| Waren mit einem Gehalt von mehr als 50% | I2C-Bus-Schnittstelle /I2C |
| Waren mit einem Gehalt von mehr als 50% | Tastaturoberfläche |
| Waren mit einem Gehalt von mehr als 50% | 3W Lautsprecher_L/R-Ausgang /3 |
|
Waren mit einem Gehalt von mehr als 50% |
Außen 3.5 mm Kopfhörer-Ausgabe-Schnittstelle |
|
Waren mit einem Gehalt von mehr als 50% |
Außen 3.5 mm Kopfhörer Eingabeoberfläche |
| KN-Nummer 5 | Außen-VGA-Eingabeoberfläche |
| Waren mit einem Gehalt von mehr als 50% | Außene DVI-Eingabeoberfläche |
| KN-Nummer 3 | HDMI-Eingabeoberfläche |
| KN-Nummer 1 | Außene 12V Gleichstrom-Eingangsschnittstelle |
| CN2 | Eingebettete 12V Gleichstrom-Eingangsschnittstelle |
| Waren mit einem Gehalt von mehr als 50 GHT | Schnittstelle zur Steuerung der Hintergrundbeleuchtung |
Strukturelle Abmessung Diagramm
